Как следует использовать болты и гайки для неразъемных соединений?

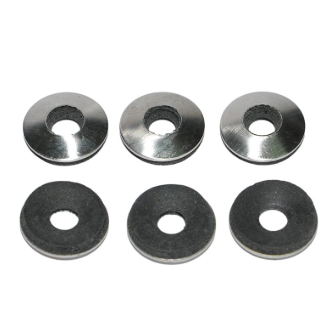

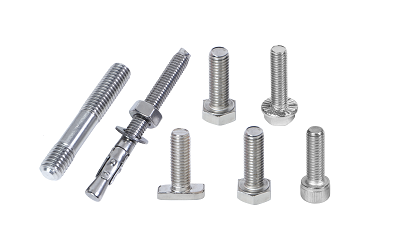

Jiaxing Aoke производит полный спектрболты, орехии различныешайбы. У нас есть в наличии плоские шайбы, пружинные шайбы, стопорные шайбы и квадратные шайбы, соответствующие всем спецификациям сборки электропроводки, монтажа оборудования и установки фурнитуры. Мы производим горячеоцинкованные, нержавеющие и высокопрочные компоненты из различных материалов для удовлетворения ваших потребностей. Резьба обработана с высокой точностью, чтобы предотвратить соскальзывание или срыв резьбы во время затяжки. Мы можем поставлять комплекты в соответствии со спецификациями конструкции, избавляя от хлопот по покупке и согласованию отдельных компонентов.(На следующих изображениях показаны только некоторые из наших продуктов)

При использовании стандартных болтов для неразъемных соединений они должны отвечать следующим требованиям:

1. Для обычных болтовых соединений под головку болта и гайку следует подложить плоские шайбы, чтобы увеличить площадь опорной поверхности.

2. Плоские шайбы должны быть установлены как на головке болта, так и на стороне гайки. Как правило, со стороны головки болта следует устанавливать не более двух плоских шайб, а со стороны гайки — не более одной плоской шайбы.

3. Для болтов, предназначенных для предотвращения ослабления, и анкерных болтов следует использовать гайки с противоотвинчивающими устройствами или пружинными шайбами. Пружинные шайбы должны быть установлены со стороны гайки.

4. На болтовых соединениях, подвергающихся динамическим нагрузкам или в ответственных местах, следует устанавливать пружинные шайбы в соответствии с требованиями проекта; Пружинные шайбы должны быть установлены со стороны гайки.

5. При соединении двутавровых балок или секций швеллера с использованием скошенного соединения следует применять шайбы со скошенной кромкой, обеспечивающие перпендикулярность опорных поверхностей гайки и головки болта к хвостовику.

Требования к местам установки болтов

Электрические соединения

Для соединений первичной проводки наружной установки необходимо использовать горячеоцинкованные болты. Болты должны быть оснащены плоскими шайбами ​​и пружинными шайбами. После затяжки болт должен выступать на 2-3 нитки.

К каждому болту следует прикрепить две плоские шайбы, одну пружинную шайбу и одну гайку.

Во время установки поместите одну плоскую шайбу со стороны головки болта, а также одну плоскую шайбу и одну пружинную шайбу со стороны гайки, прижимая пружинную шайбу к гайке.

Монтаж электрооборудования

При креплении оснований трансформаторов или распределительных коробок к железной арматуре с использованием швеллерной стали с помощью болтов с прорезями каждый болт должен быть соединен с одной гайкой, одной шайбой с прорезями и одной плоской шайбой.

При креплении швеллера плоскими болтами каждый болт должен быть соединен с двумя плоскими шайбами, одной пружинной шайбой и одной гайкой.

Во время установки поместите одну плоскую шайбу со стороны головки болта, а также одну плоскую шайбу и одну пружинную шайбу со стороны гайки, прижимая пружинную шайбу к гайке.

Для присоединения разъединителей, плавких предохранителей и ограничителей перенапряжения к железной арматуре, как правило, используйте монтажные болты, поставляемые производителем оборудования.

Фиксированные железные фитинги

Если отверстия для болтов в железной арматуре круглые, к каждому болту прилагается одна гайка и две плоские шайбы. Когда отверстия для болтов имеют прорези, каждый болт соединен с одной гайкой и двумя квадратными шайбами. Во время установки поместите по одной плоской шайбе (или квадратной шайбе) как со стороны головки болта, так и со стороны гайки.

При использовании двусторонних болтов для железной арматуры на каждом конце болта должна быть установлена ​​одна гайка и одна плоская шайба (или квадратная шайба).

Для болтовых соединений на наклонных поверхностях полок швеллера и двутавров по возможности применяют конические шайбы, обеспечивающие перпендикулярность опорных поверхностей гайки и головки болта к хвостовику.

Требования к резьбе болтов

1. Для трехмерных конструкций:

Горизонтально: изнутри наружу; вертикально: снизу вверх.

2. Для двумерных структур:

По направлению линии: для двусторонних деталей – изнутри наружу; для односторонних компонентов – со стороны источника питания или в одном направлении; поперек направления линии: с обеих сторон, изнутри наружу; посередине, слева направо (лицом к энергопринимающей стороне) или в равномерном направлении; вертикально: снизу вверх.

3. Плоские конструкции платформы трансформатора:

Используя клеммы высокого и низкого напряжения трансформатора в качестве ориентиров, проложите трассу от клеммы низкого напряжения к клемме высокого напряжения; используя трансформатор и опору электросети в качестве ориентиров, проложите трассу от стороны трансформатора к стороне опоры электросети (изнутри наружу).

Требования к затяжке болтов

Соединительные болты затягиваются один за другим. При обнаружении сорванной резьбы на болте или гайке или изношенных кромок гайки, вызывающих проскальзывание ключа, болт и гайку необходимо заменить.

Болт в сборе

• Перед сборкой визуально осмотрите болты, гайки и резьбовые отверстия соединяемых деталей. Они не должны иметь вмятин и царапин и соответствовать характеристикам чертежа.
• При сборке не повредите резьбовую часть болта.
• Шайбы на головке болта и торце гайки должны иметь равномерный контакт с поверхностью скрепляемой детали; их нельзя наклонять, а удары молотком с целью вызвать контакт между двумя поверхностями не допускаются. Хвостовик болта не должен иметь изгибов и деформаций.
• Соединяемые детали должны быть равномерно сжаты, плотно прилегать друг к другу и надежно закреплены.
• При затягивании болтов и гаек категорически запрещается использовать неподходящие ключи.
• При сборке болтов и винтов затяните их вручную более чем на 2–3 шага резьбы, прежде чем использовать гаечный ключ или электроинструмент для их полной затяжки.
• При сборке болтов и гаек позаботьтесь о защите лакокрасочного покрытия, покрытия и головок болтов и гаек на соединяемых деталях; они не должны быть повреждены.
• После затяжки гайки головка болта должна выступать за торец гайки на 2–3 шага резьбы; гайка и шайба должны быть обращены к подключаемому компоненту своими обратными сторонами.
• После затяжки болтов нанесите метку краской; Маркировка обычно представляет собой красную точку, нанесенную в точке контакта между болтом и гайкой. Цвет может варьироваться в зависимости от применения, но он должен быть четко различим.
